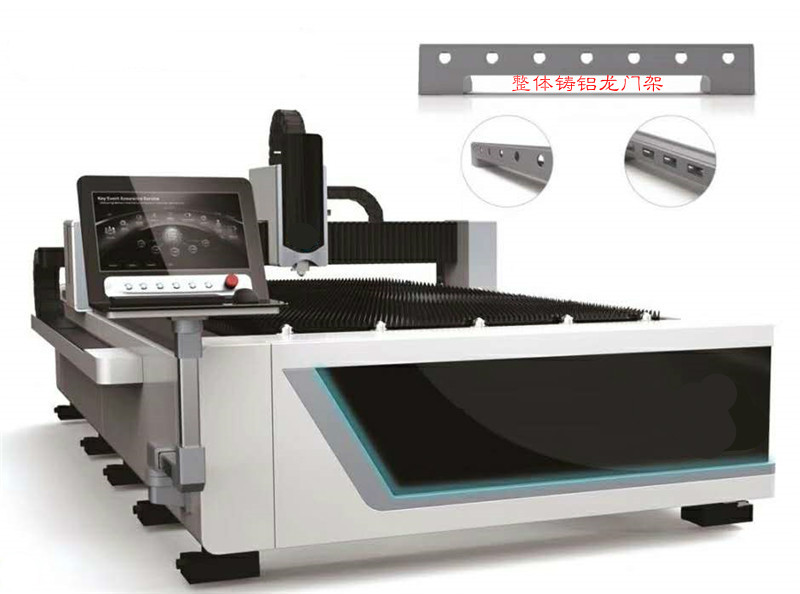

    不锈钢激光切割机

    产品摘要:不锈钢激光切割机广泛应用于:厨房电气、厨具橱柜、钣金机箱机框、机框设备、电器设备、灯饰五金、广告标牌、汽车配件、展示器材、各种金属制品、钣金切割加工等行业;
    产品型号YC-GQ3015/4015/6015/4020
    所属分类不锈钢激光切割机 > 不锈钢激光切割机
    生产厂家武汉华宇诚数控科技有限公司
    订购热线189-8629-0037


    • 产品描述

        不锈钢激光切割机是集光、机、电一体化的激光加工设备,它采用激光技术及计算机控制技术和高性能的数控激光电源系统,能快速高效地加工各种规格的金属板材。不锈钢激光切割机主要用于不锈钢、钣金、硅钢、铝合金、钛合金、镀锌板、酿洗板、镀铝锌板等多种金属材料的快速切割。其中1KW的激光器具有抗高反能力,可在钢、铝上切割。不锈钢激光切割机应用于钣金加工、航空、航天、电子、电器、地铁配件、汽车、机械、精密配件、轮船、冶金设备、电梯、厨具、家用电器、工艺礼品、工具加工、装饰、广告、金属对外加工等各种制造加工行业。

         YC-GQ3015-300W/500w/750w/800w/1000w/1200/1500w/光纤激光切割机为3000mm×1500mm幅面的激光切割机,加工迅速,切缝小,且热效应小,尤其适合金属薄板加工。

      设备组成:

         1、激光器:锐科-300W/500w/750w/800w/1000w/1200/1500w光纤激光器标配Raycus光纤激光器(另可配德国Rofin、IPG激光器)

            (1)激光输出功率:          300W/500w/750w/800w/1000w/1200/1500w

            (2)激光波长:                 1070nm

            (3)输出能量调节:             10%-100%

            (4)输入功率:                 小于2KW

            (5)工作温度                    15-35°C

         2、光纤专用激光切割头

         采用光纤专用切割头,配有专业QBH光纤输出接口,进口光学镜片,高度密封的精确焦点调整方式,高速电容传感切割间距0.1mm,提高切割性能并减少气体消耗。

         3、机床系统:

         采用移动式龙门结构,横梁、床身整体加工,设备精度高、刚性好,运行平稳。

         机床底座:采用优质管材焊接而成的框架结构,经过专业的焊接、二次时效处理、大型龙门铣床精密加工,这些设计和加工手段确保机床具有优良的抗震性、高刚性和稳定性。

         机床台面:钢结构锯齿工作台上有气动顶料装置和气动夹料装置的,气动顶料装置方便切割板材的上下以减低工作强度,气动夹料装置使切割板材固定以保证薄板切割精度。

         排渣系统:床身下部装有落料收集器,能清除生产过程中的废料及收集小的零件。

         除尘系统:工作台采用吸尘设计,用于清除生产过程中粉尘、废气等物质。

         4、传动系统:采用龙门双驱结构,高阻尼床身,刚性好,能承受较高的速度及加速度。采用进口交流伺服系统及驱动系统,进口齿条传动,直线导轨导向,保证设备的高速度、高精度、高可靠性。

         5、控制系统

         光纤激光切割系统,包含激光切割工艺处理、常用排样功能和激光加工控制。主要功能包括图形处理,参数设置,自定义切割过程编辑,排样,路径规划,模拟,以及切割加工控制。  支持随速功率调节,可设置单独的引入引出线速度。  具有的材料工艺库功能,允许将全部工艺参数保存以供相同材料再次使用。

         6、红光指示系统

         以同轴红光作为指示源,使光学系统的调整更加简便,工作点的指示定位更加精准。

         7、冷却系统

         采用专业水冷系统,制冷机组的温度以数字表显示,水温超过规定温度时制冷机组将自动制冷,水温低于规定温度时制冷机组将自动停止制冷。

         8、空气过滤储气干燥装置

         空气过滤储气装置初步除去压缩空气中含有的水份、油滴和固体微粒,提高下级空气干燥装置的净化效果。空气干燥装置通过独特设计的管路系统、高效热交换器、冷却蒸发器以及气液分离器,进行二次高效除去压缩空气中含有的水份、油滴和固体微粒,使切割高效稳定。

         9、机床抽风除尘装置

         双路1.1KW离心风机抽除切割粉尘保持良好的工作环境,减少粉尘对人员和设备的伤害。

      技术参数:

      型号

      YC-GQ3013

      YC-GQ3015

      YC-GQ3015

      激光器类型

      锐科光纤激光器

      激光功率

      500W

      800W

      1000W

      X、Y轴定位精度

      ±0.03mm/m

      ±0.03mm/m

      ±0.03mm/m

      重复定位精度

      ±0.02mm

      ±0.02mm

      ±0.02mm

      机床定位速度

      50m/min

      连续时间

      24h

      X轴行程

      3000mm

      Y轴行程

      1500mm

      Z轴行程

      100mm

      切割速度

      10m/min

      24m/min

      30m/min

      切割厚度

      5mm碳钢
      3mm不锈钢

      10mm碳钢
      4mm不锈钢

      12mm碳钢
      5mm不锈钢

      空程速度

      50m/min

      加工幅面

      3000mm*1500mm

      电源要求

      三厢三线(380V/50Hz/50A)

      二厢两线(220V/50Hz/50A)

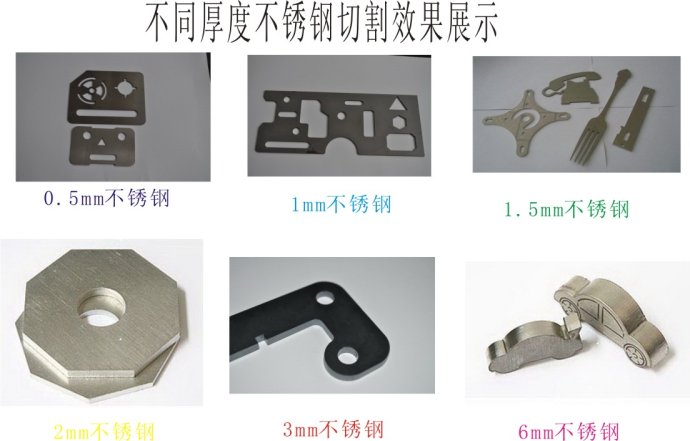

      切割样品:

         不锈钢激光切割机、不锈钢激光切割机厂家、不锈钢激光切割机价格、不锈钢激光切割机报价、不锈钢激光切割机多少钱一台的详细信息,如果您对价格、厂家、型号、图片有什么疑问,请联系:189-8629-0037

         光纤激光切割机应用于:厨具橱柜、钣金加工、汽车制造、机箱电柜、电梯制造、粮机机械、纺织机械、环保设备、航空航天、石油管材、农用机械、工程机械、钢构建筑、造船行业、桥梁建筑、机车制造、精密配件、冶金设备、家用电器、通风工程、工具加工、铁艺大门、金属广告字制作、金属对外加工等各种制造加工行业。数控光纤激光切割机主要对切割碳钢、硅钢、不锈钢、铝合金、钛合金、镀锌板、酸洗板、镀铝锌板、铜等多种金属材料的快速切割。

          相关资讯登陆华宇诚数控网站:http://www.6618cnc.com
