    全自动上料激光切割机

    产品摘要:全自动卷料光纤激光切割机厂家,提供旋转平台光纤激光切割机,全自动卷料送料激光切割机,卷料激光切割生产线 滚动台面光纤激光切割机,自动上料激光切割机,风管激光切割机自动上料下料,通风管道风管激光切割生产线,风管激光开料机,通风管道光纤激光下料机,卷材全自动激光切割机送料设备,找风管激光下料机厂家报价格,请致电:189 8629 0037
    产品型号YC-GQ4015/5015/6015JL
    所属分类卷料激光切割机 > 全自动上料激光切割机
    生产厂家武汉华宇诚数控科技有限公司
    订购热线189-8629-0037


    • 产品描述

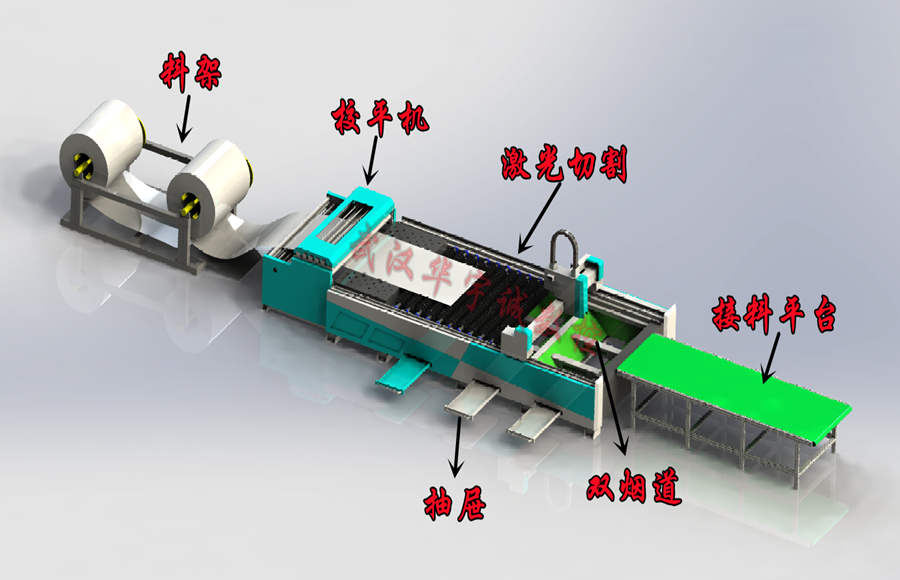

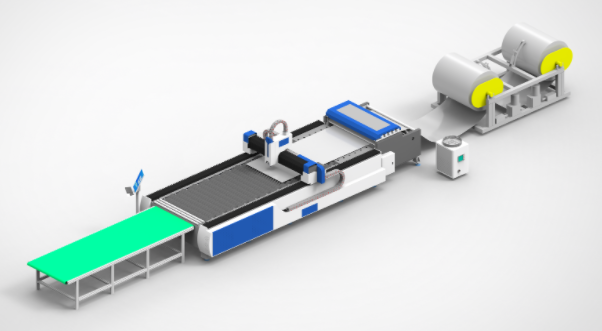

         激光切割自动旋转机床(俗称;全自动卷料光纤激光切割机厂家,提供旋转平台光纤激光切割机,全自动卷料送料激光切割机,卷料激光切割生产线 滚动台面光纤激光切割机,自动上料激光切割机,风管激光切割机自动上料下料,通风管道风管激光切割生产线,风管激光开料机,通风管道光纤激光下料机,卷材全自动激光切割机送料设备):包括卷料料架,校平装置,激光机床床体、接料平台,自动刀条旋转组件;工作原理:首次入料卷料通过校平机校平后进入激光切割平台进行切割,切割完成后校平机自动送料,旋转平台自动把切割完成的配件输送到接料平台,校平机送料完成后系统运行切割第二张排版图料件,同时可进行切好料件的编号收集工作,以此往复工作大大提高整体加工速度及效率。

      数控控制系统:

          数控切割控制程序是基于windows 系统开发,与CNC控制系统可实现全面对接的激光切割专业数控软件,采用专业的PC工控机操作,图形化界面,方便操作,界面友好,易于学习,操作便捷,数控CNC程序易于编辑,可读性强。支持CAM-Duct风管软件、AutoCAD、CorelDraw等专业制图软件。

          配备切割工艺参数数据库,切割参数可以在切割过程中进行实时调整,以达到良好切割质量。

      套料软件:

         专门为数控切割机开发,在计算机上使用的画图编程套料软件。主要功能包括CAD画图、新版CAM-DUCT风管分解软件,DXF/DWG优化处理、交互式套料、自动编程,以及切割模拟校验和成本计算。

         套料软件是数控切割机实现“全时切割、高效切割和高套料率切割的核心技术,是有效节省钢材,提高切割效率的根本保证。

         针对通风管道风管激光开料行业我们的风管展开软件增加以下功能:

         1、可以做:烟罩,消音弯,消音器,对角线弯头等等几百上千中图形。
         2、生成Excel报价表,一键自动出面积,自动汇总各种板材的使用面积方便报价,可以选无损耗和20%或30%的材料损耗。
         3、生成Excel生产单,车间生产/安装,一目了然。还支持Excel修改。
         4、可以打印详细标签,省去手写麻烦,同时大幅提高制作和安装效力。
         5、支持共板法兰直接打孔,位置/孔距都可以调节。
         6、排版彩色显示,方便区分,一目了然。
         7、排版支持保存PDF格式,方便发给现场安装人员。
         8、导出排料明细表,方便下料,用料,报价。
         9、可以切割连筋,镂空字,可以调大小。
         10、展开+排版,支持激光和等离子切割。
         11、支持CAD图形批量导入本软件进行排版,切割。

         12、CAMDUCT全中文版风管钣金展开套料软件软件是新版:图形库多,功能全,排版效果很好,使用简单,支持机器多。

       主要配置:

      序号

      名称

      型号

      制造商

      数量

      备注

      激光器系统

         1

      激光器

      1500w/2000w/3000w

      武汉锐科或深圳创鑫

      1套

      武汉锐科或深圳创鑫

      切割头系统

         2

      激光切割头


      瑞士Raytools

      1套

      自动调焦

         3

      传感器


      瑞士Raytools

      1套


         4

      聚焦镜

      F=120mm

      波长

      1片

      0.01MM高精度调节

      机床主机系统

         5

      X轴导轨


      台湾上银

      2根

      台湾

         6

      Y轴导轨


      台湾上银

      2根

      台湾

         7

      Z轴导轨


      台湾上银

      2根

      台湾

         8

      XY轴齿条


      台湾YYC

      1套

      斜齿

         9

      Z轴丝杆


      台湾TBI

      1根

      台湾

        10

      X轴伺服电机及驱动器


      日本安川

      1套

      日本

        11

      Y轴伺服电机及驱动器


      日本安川

      2套

      日本

        13

      Z轴伺服电机及驱动器


      日本安川

      1套

      日本

        14

      减速机


      日本新宝

      3套

      日本

      控制系统

        15

      控制系统

      华宇诚

      总线控制

      1套

      自动上下料专用含遥控器

       16

      电脑主机


      工控机

      1套

      中国

       17

      显示屏

      华宇诚

      PAD显示屏

      1套

      中国

        18

      开关电源

      DC24V

      明纬

      1套

      台湾

        19

      交流接触器

      32A

      正泰

      3套

      法国

      辅助系统

        20

      冷水机组


      汉立

      1套

      激光专用

        21

      比例阀


      SMC

      1套

      日本

        22

      电磁阀


      亚德客

      1套

      台湾

       23

      注油系统

      自动注油

      华宇诚定制

      1套

      广州

       24

      校平压筋机

      1.6米宽

      华宇诚定制

      1套

      广州

       25

      料架


      华宇诚定制

      1个

      广州(带2个料盘(可选4个料盘)

      自动化卷料激光切割生产线在实际应用中的优势::

         1 .本设备自带卷材上料、校平、压筋、切断功能,不用另外配置二线,节省单独剪平板、人工上料工序,并自动按排版图所需长度送料(无需单独输入用料长度),省工省料。

         2、可连续生产加工。自动化卷料激光切割生产线可实现24小时不停机连续切割,切割、进料无间断运行。进料、送料、切割和下料同步进行,优越的传动系统和精密的切割效能,显著提高生产下料,为客户节省大量时间。
         3、智能化生产模式。整个过程全程自动生产,从开卷到下料无需人工操作,校平与切割之间采用智能传动连接,全程智能同步,下料完可同步进料,不间断作业让切割加工更高效。
         4、激光切割精准下料。摒弃传统刀片锯片切割工艺,利用激光切割机切割,大幅提升切割精度,柔性生产、激光下料、一次成形,无需后期处理,切割面质量高,无毛刺。
         5、共边切割工艺。采用先进的优化排样软件及控制系统,实现自动排料、共边切割,节省切割时间,减少穿孔次数 ,减少废料的产生,提高材料的利用率。
