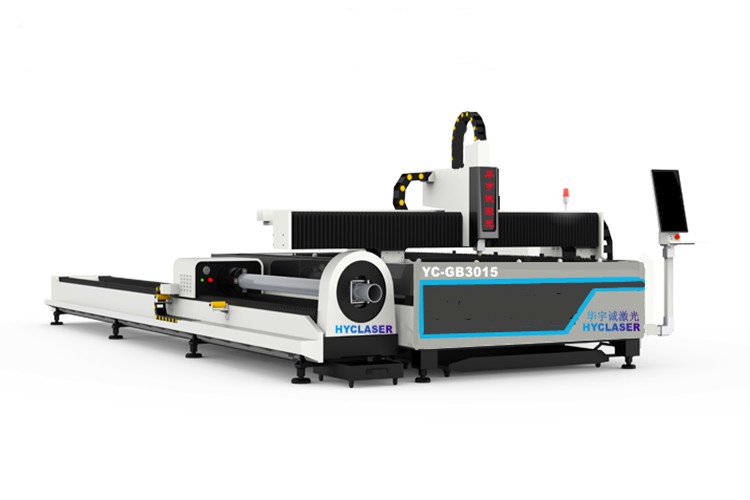

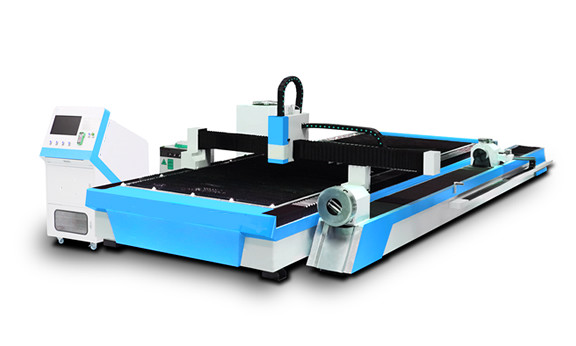

    管板一体光纤激光切割机

    产品摘要:管板一体光纤激光切割机又名管板两用激光切割机和板管一体激光切割机,台面选择3015,4015,4020,6015,6020,6025,8025 光纤激光切割功率可选配1000w,1500w,2000W,3000W,6000w,8000w,12000w切割方管、圆管、矩形管、D型管和六边形管等各类型管材.
    产品型号YC-GQ3015-G
    所属分类数控激光切管机 > 管板一体光纤激光切割机
    生产厂家武汉华宇诚数控科技有限公司
    订购热线189-8629-0037


    • 产品描述

         YC-GQ3015-G系列管板一体光纤激光切割机针对同时需求板材切割与管材切割客户推出的板管一体光纤激光切割设备(管板两用激光切割机|管板两用金属光纤激光切割机|管材激光切割机)。具有性能稳定、高效节能、性价比高等优点。YC-GQ3015-G专业切割方管、圆管、矩形管、D型管和六边形管等各类型管材,方管□20*20 - □100*100mm,圆管Φ20-Φ150mm,管壁厚度0.5-5mm碳钢管,0.5-3mm不锈钢管;切割0.5~12mm碳钢板,0.5~5mm不锈钢板,0.5~3mm黄铜,0.5~2mm紫铜及镀锌板、电解板、硅钢等多种金属材料(厚度以及材料与激光器有关)

      一、产品介绍:

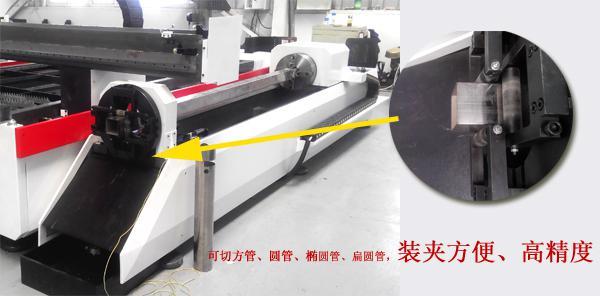

         为满足用户进行金属管材的相贯线切割以及钢板的异形切割下料,我公司研发生产了(组合型)管板一体光纤激光切割机,原理是:将相贯线切割专用部件,配置到激光切割机工作台的侧面,来完成管材的相贯线与平面金属板材的互换切割。其特点:当批量不大时实现一机多用(金属管材及金属板材的激光切割),从而得到一机两用、减少了设备数量的投入和场地面积的占用。
      我公司研发生产的金属管材与板材两用金属激光切割机(又称管板一体光纤激光切割机、管板两用相贯线激光切割机),能满足用户进行圆管、方管切割以及钢板的异形加工、可实现管、板材下料的同时互换切割方式。

      二、主要功能:
         1、能在主管上切割多个不同方向、不同直径的圆柱相贯线孔,满足支管轴线与主管轴线偏心和非偏心的垂直相交的条件。
         2、能在支管端部切割圆柱相贯线端头,满足支管轴线与主管轴线偏心和非偏心的垂直相交、倾斜相交的条件。
         3、能在圆管端部切割斜截端面。
         4、能在圆管上切割焊接弯头,“虾米节”两端斜截断面。
         5、能切割与环形主管相交的支管相贯线端头。
         6、能切割变角度坡口面。
         7、能在圆管上切割方孔、腰形孔。
         8、能进行钢管截断。
         9、能在方管管面各种图形。
      三、技术特点:
         1、标配Raycus光纤激光器(另可配德国IPG、以及其它品牌),运行和维护成本低,实现投资长期回报和收益大化。
         2、工作台二维运动,保证激光输出光束质量优良。
         3、切割专用的X-Y工作平台,伺服驱动、滚珠丝杠与导轨传动。
         4、通过界面友好的专用控制软件,方便切割路径的编辑和修改。
         5、可兼容AutoCAD,CorelDRAW等切割专用软件。
         6、软件中随意修改加工程序以达到理想的切割图形。
      四、适用材料:
         适用于不锈钢、碳钢、合金钢、铝、铜、钛等金属管材,对各种高硬易脆合金材料具有极优的加工效果。
      五、应用行业:
         五金加工、精密切割、精密器械、医疗仪器、眼镜钟表、工艺礼品、汽车配件、仪器仪表等。
      六、技术参数:

      设备型号

      YC-GQ3015

      YC-GQ4515

      YC-GQ6015

      输出功率

      500/1000W

      500/1000W

      500/1000W

      激光波长

      1064nm

      1064nm

      1064nm

      脉冲频率

      1--300HZ

      1--300HZ

      1--300HZ

      最小线宽

      0.15mm

      0.15mm

      0.15mm

      板材加工幅面

      3000mm×1500mm

      4500mm×1500mm

      6000mm×1500mm

      切割板材厚度

      0.2㎜-8mm

      0.2㎜-8mm

      0.2㎜-8mm

      管材切割直径

      10-200mm

      10-200mm

      10-200mm

      管材切割长度

      3000mm

      4000mm

      6000mm

      切割管壁厚度

      0.2-5mm

      0.2-5mm

      0.2-5mm

      电力配置

      380V/50HZ/100A

      380V/50HZ/100A

      380V/50HZ/100A

      X、Y、Z轴几何定位精度

      ≤±0.08㎜/1000㎜

      ≤±0.08㎜/1000㎜

      ≤±0.08㎜/1000㎜

      X、Y、Z轴重复定位精度

      ≤±0.04㎜

      ≤±0.04㎜

      ≤±0.04㎜

      冷却方式

      7P水冷

      7P水冷

      7P水冷

      切割速度

      35㎜/s

      35㎜/s

      35㎜/s

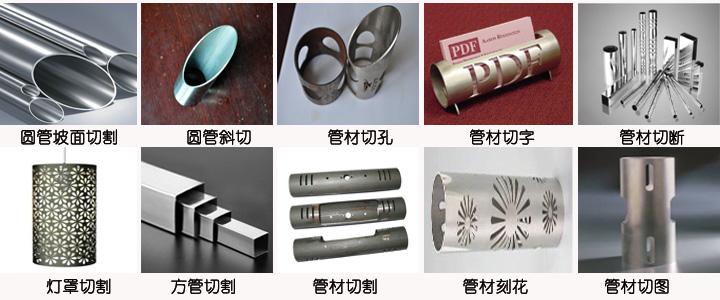

      七、样品展示

         更多关于武汉地区光纤激光切割机的疑问,欢迎随时拨打我们咨询热线:189-8629-0037,我们期待您的电。

         相关资讯登陆华宇诚数控网站:http://www.6618cnc.com
