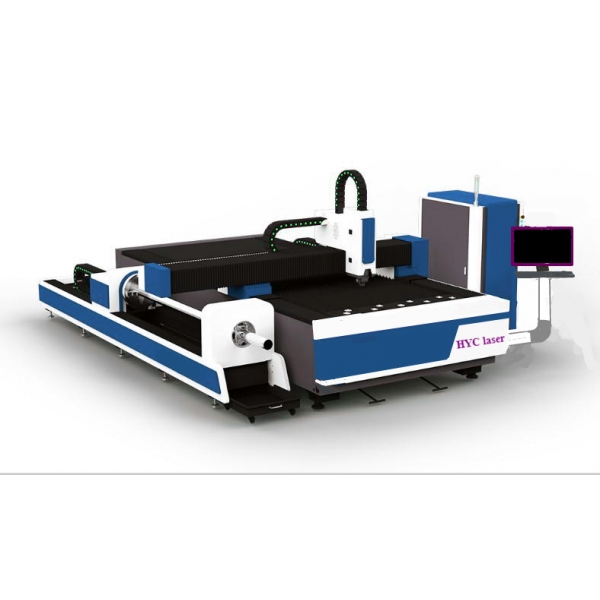

    全自动激光切管机

    产品摘要:全自动激光切管机又名钢管/方管/圆管/管材激光切割机,数控激光切管机,不锈钢管激光切割机,激光切管机适用于圆管,方管,矩形管,扁管,U 型管等各类异型管切割下料机厂家。激光切管机价格多少钱一台联系:18986290037
    产品型号YC-QG6035
    所属分类数控激光切管机 > 全自动激光切管机
    生产厂家武汉华宇诚数控科技有限公司
    订购热线189-8629-0037


    • 产品描述

         全自动管材激光切割机配有管子专用数控系统。机架采用焊接结构,X轴采用精密齿轮齿条驱动;自定心卡盘设计,具有结构稳定、刚性好、重量轻,高动态响应的特点。为客户提供高动态、高效率、低能耗的光纤激光切割系统,一款性能表现卓越的激光切管机。

        全自动激光切管机的切割系统可以在管材的任意面或沿管材长进行切割,不同的加工工序在一台设备一次自动完成。该系统可以切割方管、圆管、 长方管、扁圆管等不锈钢、碳钢、铝合金、钛合金、青铜等金属材料。真正实现:占地面积少、自动化 程度高、加工效率快、加工图形灵活、加工成本低的专业激光管材加工。

      YC-QG6035激光切管机特点

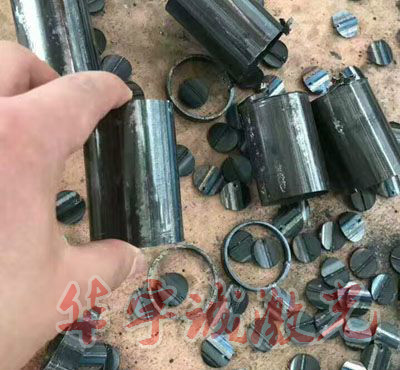

      尾料zui小20mm,减少浪费。

      激光切管机尾料

      简单易学,一人可同时控制2台以上的设备,女工亦可操作,控制功能强,可即开即停,管料切完,机器自动停止,即可在收料池收成品。

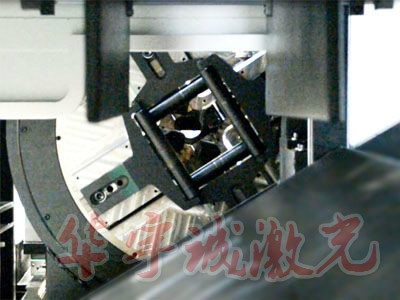

      卡盘自动根据管型、直径、壁厚等调节夹紧力大小,薄管不变形,大管夹得紧。

      激光切管机

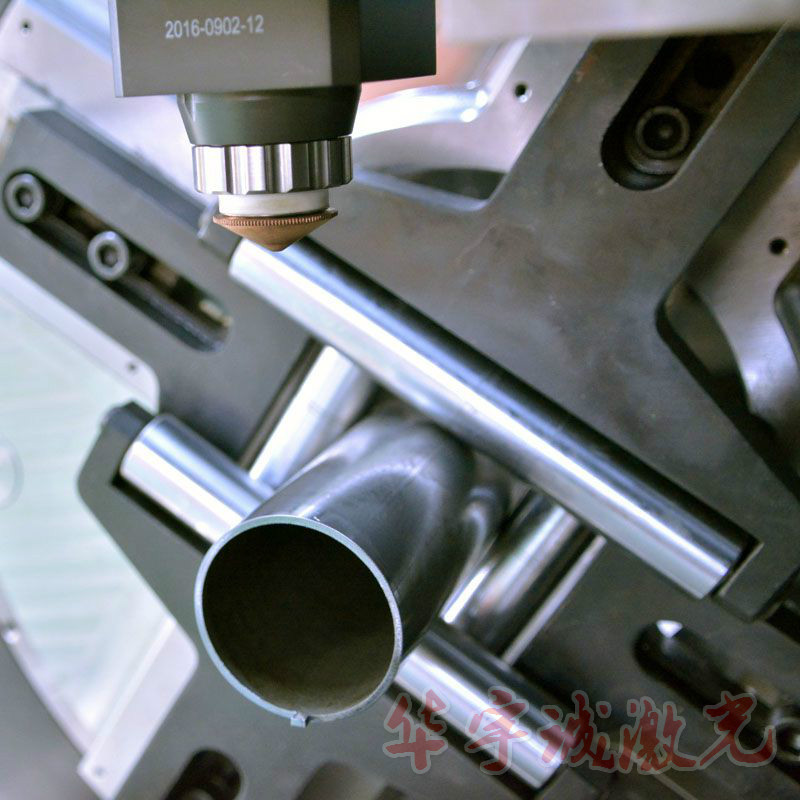

      浮动支撑,保护卡盘,管材不易摆动,达到精度。

      激光切管机

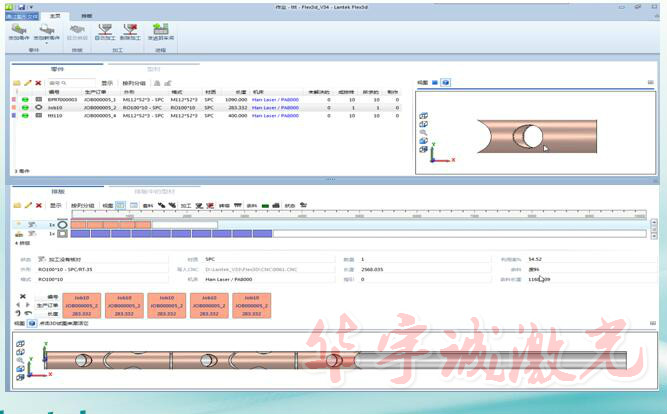

      软件读图能力强,智能化套料,可根据华宇诚CAD-CAM系统,即可直接由3D图型来进行加工。

      全自动数控激光切管机

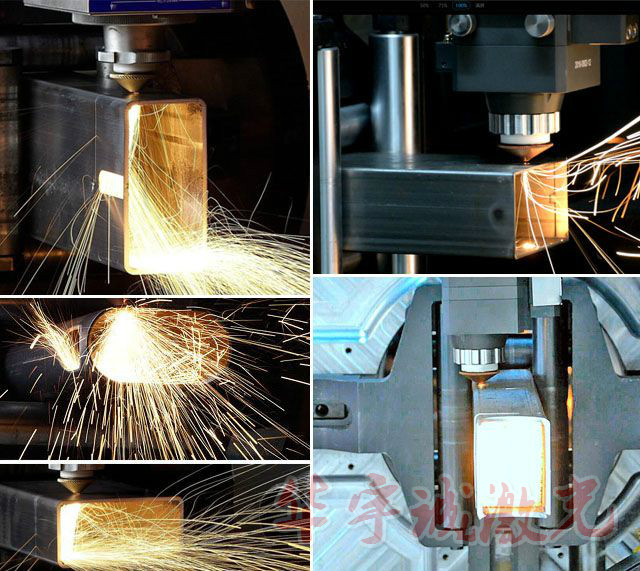

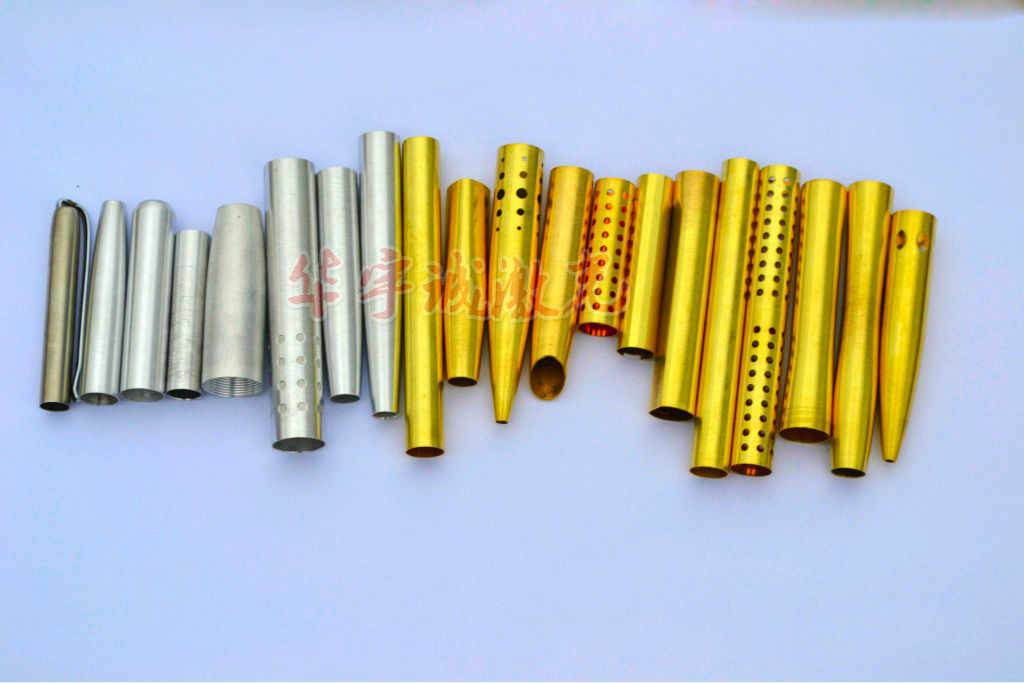

      可切割铜管、铝管、镀锌管等高反光金属材料,大部分金属材料都可以切割。

      铜管激光切管机

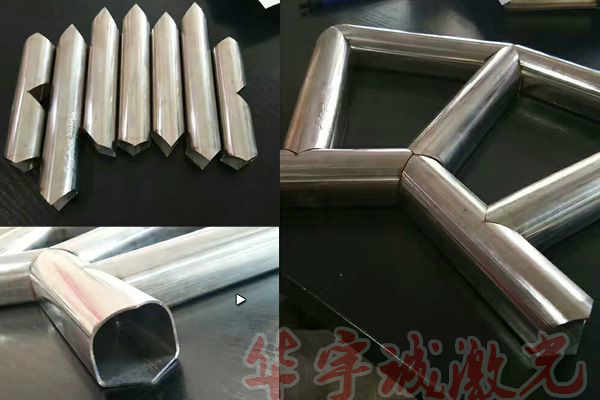

      可切弧口、坡口、斜口、鱼口。
      鱼口切割



      可根据客户实际使用需求进行30°或45°或90°角切割,两只45°角能够保证无缝拼合成90°角。

      切管机切45度角

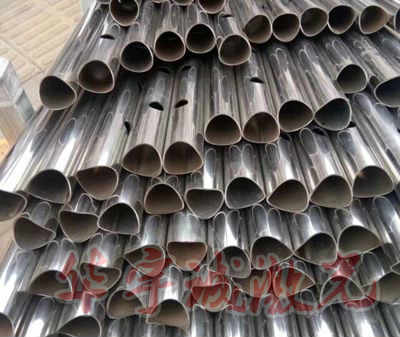

      可切圆、方、矩形、椭圆、三角管、五角管、扁管。
      管材激光切割样品



      型号

      YCQG-6035

      管材尺寸(mmxmm)

      • 圆形管 : O.D.20 ~ 350

      • 正方管 : 20 x 20 ~ 350 x 350

      • 长方管 : 20 x 20 及外接圆为外径350

      • 椭圆管

      • 三角管及各类异型管

      • 角铁及槽钢

      • 高碳钢、不锈钢、无缝管、镀锌管、铜铝管

      加工管型

      圆管、矩形管、椭圆管等

      管材长度(mm)

      6000

      管材重量(kg/m)

      <20

      快移速度(m/min)

      90

      机床定位精度(mm)

      0.05

      重复定位精度(mm)

      0.03

      数控系统

      FSCUT

      显示器

      24"LCD

      自动上料系统

      选配

      激光器类型

      光纤

      激光器功率(W)

      1500w/3000w/6000w

      设备电力需求

      380VAC±10%/50Hz

      设备重量(≈t)

      14

      主机尺寸(长x宽x高/mm)

      15000x4500x3000

      备注:本公司保留对上述参数更改的权利。若您对机器有特殊要求,我们可专门定制,欢迎来电洽谈。

      可用于管道、汽车、能源、灯具、家用电器、五金等行业
