3000W光纤激光切割机

  • 3000W光纤激光切割机

产品摘要:

【华宇诚激光】关于3000W光纤激光切割机,3000w光纤激光切割机价格,3000w激光切割机厂家,3000w光纤激光切割机报价,3000w光纤激光切割机多少钱一台!请咨询:189-8629-0037 应用领域:可切割多种金属板材、管材、主要适用于不锈钢、碳钢、锰钢、镀锌板、各种合金板、稀有金属等材质的快速切割; 广泛应用于:厨房电气、钣金机箱机框、机框设备、电器设备、灯饰五金、广告标牌、汽车配件、展示器材、各种金属制品、钣金切割加工等行业;


产品描述

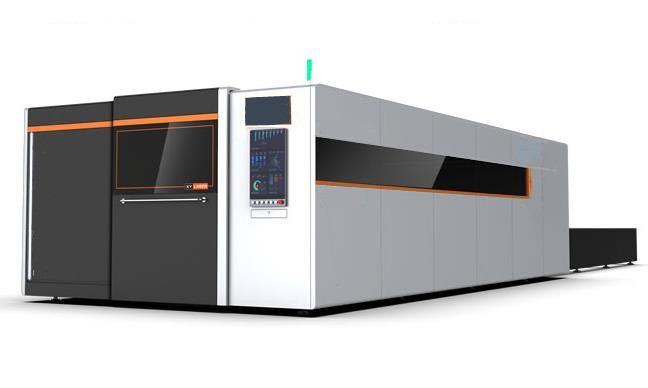

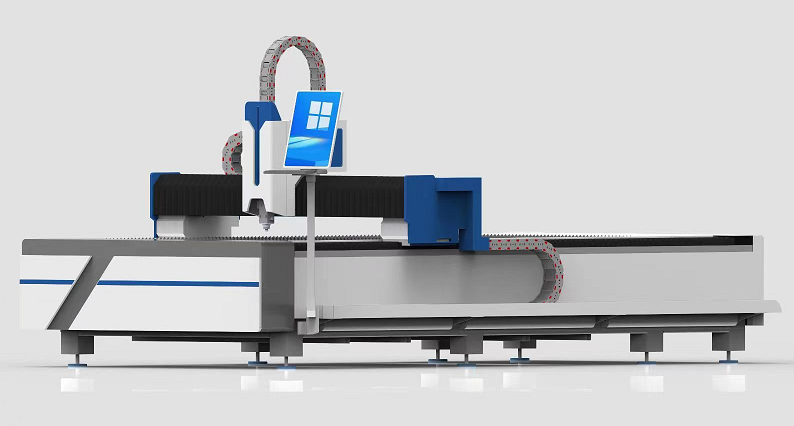

  3000W中功率光纤激光切割机机床,有效切割范围:6000mm*2000mm,4000mm*2000mm,4000mm*1500mm可选,1500mm宽度机型尺寸可设计双交换平台,可板管一体机。适合切割碳钢20mm、不锈钢10mm及以下板材,适合机械加工、机械制造、钣金、精密制造等行业。

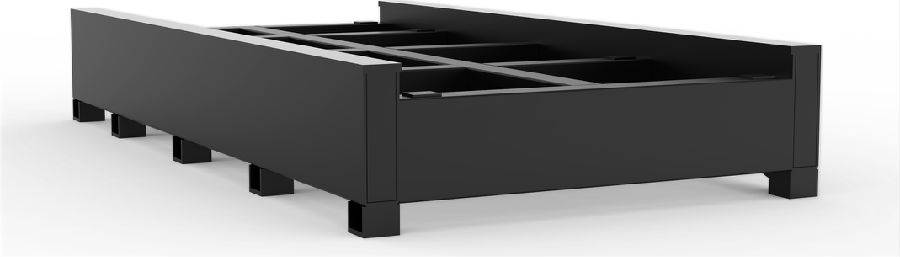

   1.高刚性的机床床身,高温电炉标准退火工艺退火处理,电动震动时效处理,抛丸除锈处理,高精密数控中心加工,保障机床精度长时间稳定不变。

   2.上市公司武汉锐科光纤激光器,光束质量好,性能稳定,无反射镜片,无需调整光路,基本免维护。

   3.光纤激光器电光转化效率高,转换效率达30%,可大幅度节约工作时的耗电,运行成本极低。

   4.采用进口导向传动原件和伺服电机,高精度,高速度。

   5.可随意设计各种图形或文字即时切割,操作简单、灵活、方便。

   6.自动水平互换台能减少机床上下料时机床等待时间,工作台水平交换,稳定性极好,提高效率。

   7.激光产生无需发生气体,可用空气切割薄板。

   8.切割速度快,运行成本极低,快速回报投资。配以中功率光纤激光器,实现较高的切割效率。主要用于碳钢板、不锈钢板、铝合金等金属材料的切割和成形是金属材料加工行业的切割机型。

序号

性 能 指 标 参 数

1

加工幅面(长×宽)

6000mm×2000mm(多种尺寸可选)

2

X轴行程

6000mm

3

Y轴行程

2000mm

4

Z轴行程

120mm

5

X/Y轴定位精度

0.05mm/m

6

X/Y轴重复定位精度

+0.05mm

7

Max加速度

0.5G

8

机床重量

2000Kg

9

工作台载重:

800kg

10

相数:

3

11

电源额定电压:

380V

12

频率:

50Hz

13

总电源防护等级:

IP54


核心配置

简 要 描 述 性 能

序号

主要部件

型号

数量

简要描述

1

XY中功率光纤激光切割机床

YC-GQ6020-3000

1台

采用A3碳钢方管无缝焊接,高精龙门刨铣钻精加工,床身钢性好

2

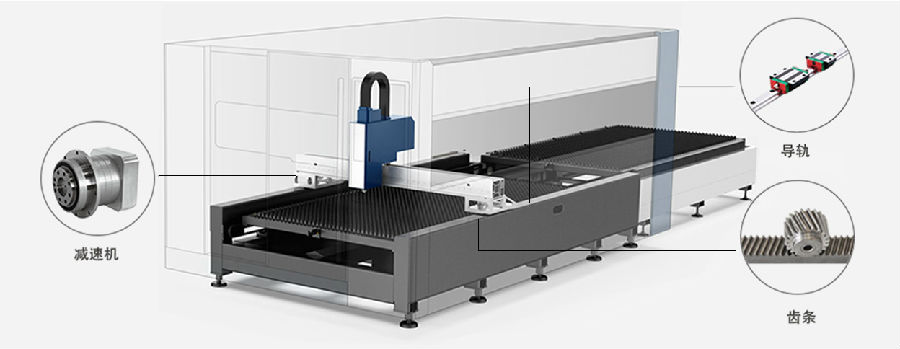

机械传动部件

X轴齿轮齿条

1套

采用台湾YYC品牌,研磨级齿轮齿条

3

机械传动部件

Y轴齿轮齿条(双驱)

2套

采用台湾YYC品牌,研磨级齿轮齿条

4

减速系统

日本新宝

3套

采用日本进口减速系统,匹配转速和传递转矩

5

机械传动部件

XY轴高速高精度导轨

3套

采用台湾善银品牌,精磨导轨,高速传动

6

X轴伺服电机(单驱)

X轴伺服电机(单驱)750W

1套

采用日本松下伺服电机,高速传动,高惯量,响应性快

7

Y轴伺服电机(双驱)

Y轴伺服电机(双驱)2000W

2套

采用日本松下伺服电机,高速传动,高惯量,响应性快

8

Z轴伺服电机(垂直轴)

Z轴伺服电机(垂直轴)2000W

1套

采用日本松下伺服电机,高速传动,高惯量,响应性快

9

计算机系统

电脑

1套

采用国产品牌

10

光纤激光切割控制系统

国内知名品牌

1套

采用上海维宏运动控制软件,控制更稳定

11

运动控制系统

国内知名品牌

采用上海维宏运动控制软件,控制更稳定

12

激光器

RAYCUS-3000W

1套

武汉税科激光器

13

润滑系统

自动供油润滑

1套

集中润滑装置,添加高温润滑油

14

专用冷却系统

恒温恒控水箱

1台

采用武汉汉立光纤激光切割专用冷却系统

15

切割头

光纤激光切割专用

1套

采用意大利光纤激光专用切割头,进口镜片

16

气体控制

光纤激光切割专用


高压 高气量 高频 先导式 电磁阀

17

气动原件

光纤激光切割专用


台湾AIRTAC等气动元件

18

电器原件

光纤激光切割专用


核心选用法国施耐德等进口原件

19

物料小车

武汉华宇诚数控


方便落料清理

20

垫铁

武汉华宇诚数控


调整机床水平

一般来说不同激光切割机功率切割各种材料的厚度极限值如下所示:

(仅供参考,实际切割能力还跟切割机质量、切割环境、辅助气体、切割速度等多种因素有关)

   1、500W光纤激光切割机不同材料的切割最大厚度:碳钢最大厚度6mm;不锈钢最大厚度3mm;铝板最大厚度2mm;铜板最大厚度2mm;

   2、1000W光纤激光切割机不同材料切割最大厚度:碳钢最大厚度10mm;不锈钢最大厚度5mm;铝板最大厚度3mm;铜板最大厚度3mm;

   3、2000W光纤激光切割机不同材料切割最大厚度:碳钢最大厚度16mm;不锈钢最大厚度8mm;铝板最大厚度5mm;铜板最大厚度5mm;

   4、3000W光纤激光切割机不同材料切割最大厚度:碳钢最大厚度20mm;不锈钢最大厚度10mm;铝板最大厚度8mm;铜板最大厚度8mm;
