钣金激光切割机

  • 钣金激光切割机
  • 钣金加工激光切割机

产品摘要:

钣金激光切割机|钣金行业激光切割机广泛用于机箱机柜 、机箱外壳 、配电箱配电柜 、不锈钢机箱机柜 、触摸屏一体机具有高精度、高速度、柔性加工等优点,在不锈钢、碳钢、铝板等金属材料加工中优势明显。其中以不锈钢激光切割和碳钢激光切割应用最为广泛,大有取代数控冲剪设备的趋势。


产品描述

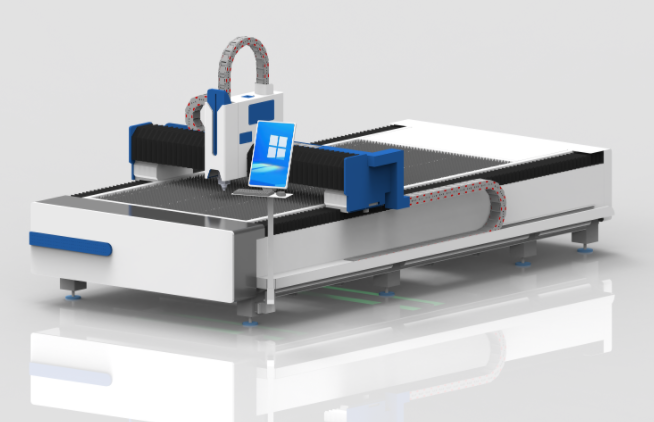

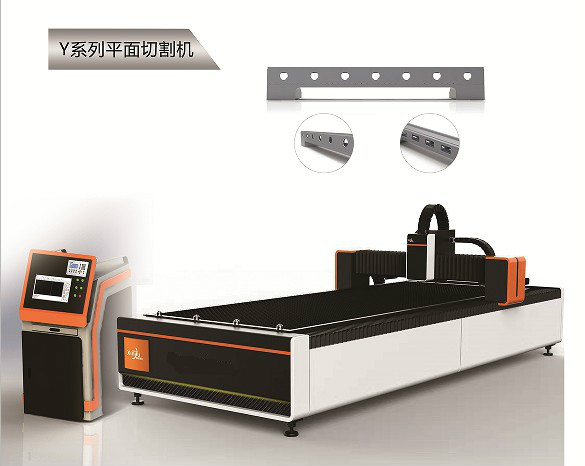

   钣金激光切割机是采用国内最先进的锐科光纤激光器输出高能量密度的激光束,并聚集在工件表面上,使工件上被超细焦点光斑照射的区域瞬间熔化和气化,通过数控机械系统移动光斑照射位置而实现自动切割。它是集最先进的光纤激光技术、数控技术、精密机械技术于一体的高新技术设备。

技术参数

型号

YC-GQ3015

YC-3013

激光器类型

光纤激光器

激光功率

500W

X、Y轴定位精度

±0.03mm/m

重复定位精度

±0.02mm

机床最大定位速度

30m/min

连续工作时间

24h

加工幅面

3000mm*1500mm

X轴行程

3000mm

Y轴行程

1500mm

Z轴行程

100mm

最大切割速度

15m/min

最大切割厚度

5mm碳钢,3mm不锈钢

最大空程速度

30m/min

电源要求

三厢(380V/50Hz/50A)

钣金激光切割机的特点

   ? 超低成本,每小时激光仅耗电0.5~1.5度;可吹空气切割各种金属薄板。
   ? 高性能,进口原厂封装光纤激光器,性能稳定,使用寿命可达10万多小时。
   ? 高速度,高效率,切割薄板每分钟速度可达数十米。
   ? 激光器免维护。
   ? 切割边缘质量好,变形小,外观平整,美观。
   ? 采用进口导向传动机构和伺服电机,切割精度高。
   ? 可随意设计各种图形或文字即时切割,操作简单、灵活、方便。



应用领域
   可切割多种金属板材、管材、主要适用于不锈钢、碳钢、锰钢、镀锌板、各种合金板、稀有金属等材质的快速切割;
   广泛应用于:厨房电气、钣金机箱机框、机框设备、电器设备、灯饰五金、广告标牌、汽车配件、展示器材、各种金属制品、钣金切割加工等行业;



随机提供的技术文档



序号

技术文件

单位

数量

01

操作使用说明书

1

02

软件使用说明书

1

03

专用激光切割软件

1

04

产品合格证

1

05

整机装箱清单

1



同类型号推荐/技术参数:



设备型号

YC-GQ3015

    YC-GQ4020

   YC-GQ6015

激光器类型

光纤激光器

    光纤激光器

   光纤激光器

加工幅面(长*宽)

3000*1500mm

    4000*2000mm

   6000*1500mm

激光波长

1060 nm

    1064nm

   1064nm

额定输出功率

500W/1000W/2000W可选

    500W/1000W/2000W可选

   500W/1000W/2000W可选

光束质量

<0.373mrad

    <0.373mrad

   <0.373mrad

X轴行程

3050mm

    4550mm

   6050mm

Y轴行程

1525mm

    1525mm

   1525mm

Z轴行程

120mm

    120mm

   120mm

冷却方式

1p水冷

    1p水冷

   1p水冷

工作台轴向定位精度

≤±0.03㎜/m

    ≤±0.03㎜/m

   ≤±0.03㎜/m

工作台重复定位精度

≤±0.03㎜/m

    ≤±0.03㎜/m

   ≤±0.03㎜/m

相数

3

    3

   3

电力配置

380V*50HZ*100A

    380V*50HZ*100A

   380V*50HZ*100A

总电源防护等级

IP54

    IP54

   IP54

最大切割速度

60m/min

    60m/min

   60m/min

最小切割线宽

0.15mm

    0.15mm

   0.15mm

最大切割厚度

10mm

    10mm

   10mm

主机尺寸(长*宽*高)

4500*2000*1800mm

5500*2500*1800mm

7500*2000*1800mm

关键词:钣金激光切割机钣金激光切割机价格钣金激光切割机厂家

   相关资讯登陆华宇诚数控官方网站:http://www.6618cnc.com
