    板管激光切割机

    产品摘要:【华宇诚激光】关于板管一体激光切割机激光板管一体切割机价格,管板两用激光切割机厂家,板管激光切割一体机报价,光纤激光切割板管一体机多少钱一台!请咨询:18986290037
    产品型号YC-GQ3015/4015/6015/4020/6020
    所属分类数控激光切管机 > 板管激光切割机
    生产厂家武汉华宇诚数控科技有限公司
    订购热线189-8629-0037


    • 产品描述

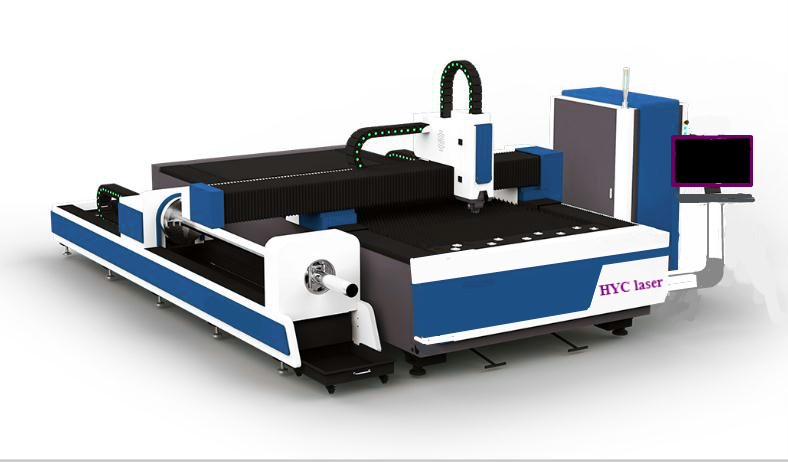

          YC-GB3015板管一体激光切割机又名板管两用光纤激光切割机既能切割板材,又能切割管材型材(包括方管、圆管、槽钢、角钢等),而且碳钢、不锈钢都能切割。一机多用,性价比较高。床身采用铸铁床,齿轮齿条传动系统,专业切管数控系统,精度高,功能全,使用方便,操作简单。板管两用光纤激光切割机适合综合型加工制造企业。

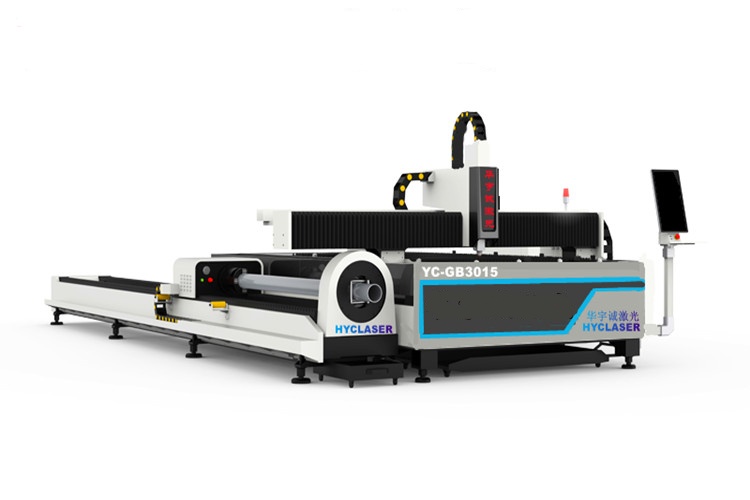

         YC-GB3015-1500/2000/3000/4000/6000w激光切割机为管板一体机,可以切割3000mm×1500mm(可选4000mm×1500mm、6000mm×1500mm、4000mm×2000mm、6000mm×2000mm、8000mm×2500mm可订做)幅面的板材,具备辅助切管功能,可以切割圆管Ф25mm-Ф160mm,方管25mm×25mm-100mm×100mm(对角线30mm-160mm),厚度3-16mm,长度6-12m,切缝小,且热效应小,尤其适合金属薄板(管)加工。

       主要特点:

         1、全自动管材送料系统,无需人工操作,便捷性好。

         2、一体结构设计,精细的线路外缘包裹设计,0外露,工作环境更整洁。

         3、精细切割。轻巧的铝质伸缩横梁,尽可能降低运动驱动负荷,并自动补偿环境变化带来的精度影响。

         4、24小时超长连续工作时间,低损耗低故障。

         5、安全系数高。定制的故障报警系统,第一时间反射机器运行状态;一旦报警,自动停止运行,进入待机状态。

         6、圆管、方管、椭圆管、金属管相贯线开孔、截断,切管管径范围值大幅可调,有效拓宽设备利用率。

             型号

       YC-GB3015-1000W (1000W-6000W可选择)

         有效加工幅面

       3000*1500mm

       板材加工长度

       3000mm/6000mm

           圆管外径

      ≤200mm

      方管边长

      ≤100mm

      运行速度

      130m/min

          定位精度

      ±0.02mm/m

        重复定位精度

      ±0.02mm

      激光功率

      1000w-6000w

      备注:工作台面4020、6020、6025、8025可根据客户要求制作

      产品优势

      切管机

      1.切割精度高,切割光滑,干净,无毛刺,材料损耗小;
      2.激光切割的热影响区很小,几乎没有热变形。

      3.
      大批量生产,高效率切割。标准管道长度为6米。传统的加工方法需要非常大的夹具,激光加工可以很容易地完成几米管夹的定位,这使批量加工成为可能。
      激光切割机由数字系统控制,是激光切割机切割管材的优点之一。激光切割管材技术可以处理任何已编程的形状,并可在任何方向切割,可以实现复杂管结构的多种切割加工,如切割,倒角,开槽或打孔,刻痕等。

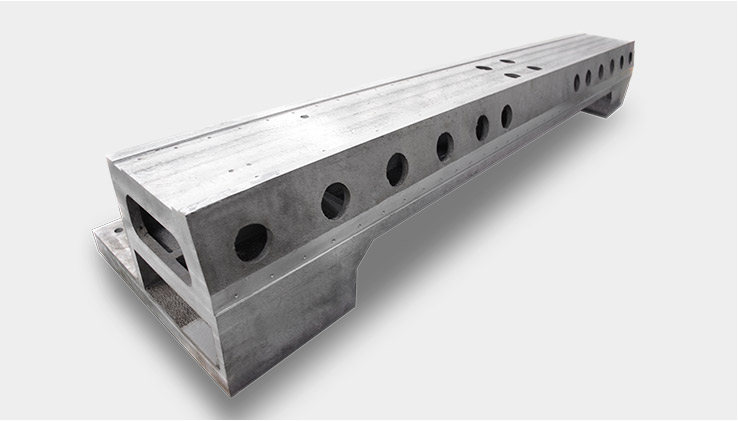

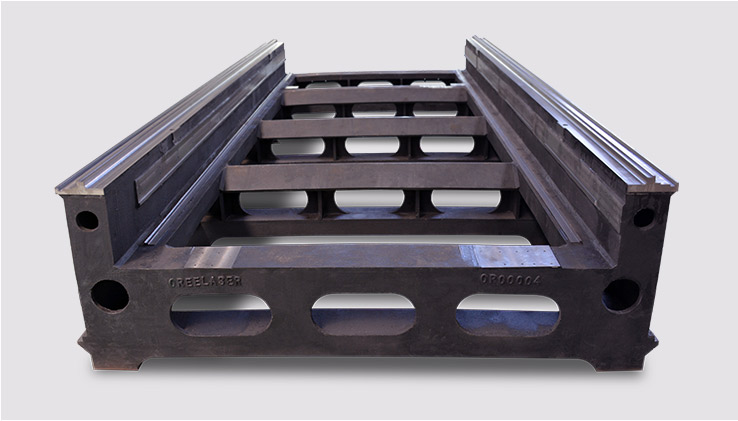

      铸铁床身

      光纤激光切割机的机床稳定性要求非常高,高精度和高稳定性的机床有利于提高激光切割的精确度。本机采用的铸铁床身具有以下特点:
      1.
      铸造床身采用灰铸铁,含碳量较高,不易受热变形。

      2.铸造床身,一体成型,经过时效处理后,其内应力几乎可以忽略,从而稳定性极高,可以使机床的精度长久保持。
      3.
      铸造床身与普通焊接床身相比,床身要重很多,机器振动小,从而使机床减少了来自其他原因的影响,使其切割精度提升。
      4.
      铸造床身缺口敏感度更低,因床身在运输加工等环节,会产生不可避免的意外缺口,铸铁床身由于材料特性使然,不会因缺口产生任何变化,从而进一步提升机床的综合稳定性。



      铸铝横梁

       采用航天标准制造,用4300吨压力机挤压成型。时效处理后硬度可达到T6,是所有横梁硬度最高的。航空铝具有足够高的性能指标,其强度、塑性、冲击韧性、疲劳性能和可焊性都很好,更主要的是在保证同样的性能指标的前提下,铸铝横梁具有更轻的重量,便于切割加工时的高速运动,在满足精度的情况下,实现各类图形的快速切割。



      电动卡盘

      1.电动卡盘的特点是:速度快,精度高,寿命长。

      2.通过电控箱上的开关实现电动机驱动的动力卡盘夹紧的夹紧和松开,控制电机的正反转。调节电控箱上的电压调节旋钮可以调节驱动电压。改变电机的输出扭矩,调整卡盘的夹紧力,使用时更方便。



      应用领域

         ★可对金属、多种非金属板料、管材进行切割。特别适用于不锈钢板、铁板、铝材、铜材、钛钢、陶瓷片、硅片、金刚石等材料的切割。

         ★广泛应用于钣金、五金制品、钢结构、精密机械、汽车配件、眼镜、首饰、铭牌、广告、工艺品、电子、玩具、包装等行业。


      客户服务

      售前服务:根据客户需要,从客户角度出发提供切实的技术建议以及相应产品资料;从技术可行性角度出发,协助客户对光纤激光切割机进行市场分析。

      售中服务:为客户提供产品的操作使用说明书,对客户的加工现场进行实地勘探,根据现场实际情况协助客户规划,设计生产场地,以及水、电、气设备的安放,对客户操作人员提供技术培训,保证操作人员熟练掌握设备操作规程,顺利投产。
      售后服务:整套设备在客户现场安装调试,自验收合格之日起保修一年。保修期内,我司将不定期的安排工程技术人员到客户生产现场进行技术巡防,根据设备使用情况,对设备进行常规维护和检查,解答客户操作中碰到的技术问题,并对客户操作人员进行升级培训。
