金属激光切割机

  • 金属激光切割机
  • 薄板金属激光切割机

产品摘要:

金属激光切割机|金属光纤激光切割机报价|激光金属切割机价格|金属制品激光切割机|金属激光切割机多少钱|金属板材激光切割机|金属激光切割机生产厂家|金属激光数控切割机|金属薄板激光切割机|不锈钢金属激光切割机|钣金金属激光切割机报价请致电:189-8629-0037


产品描述

   金属激光切割机主要由激光电源、激光器部分、激光指示部分、导光和聚焦系统、自动跟随系统、同轴切割气体系统、数控系统、机床主机工作台、冷却系统等组成。

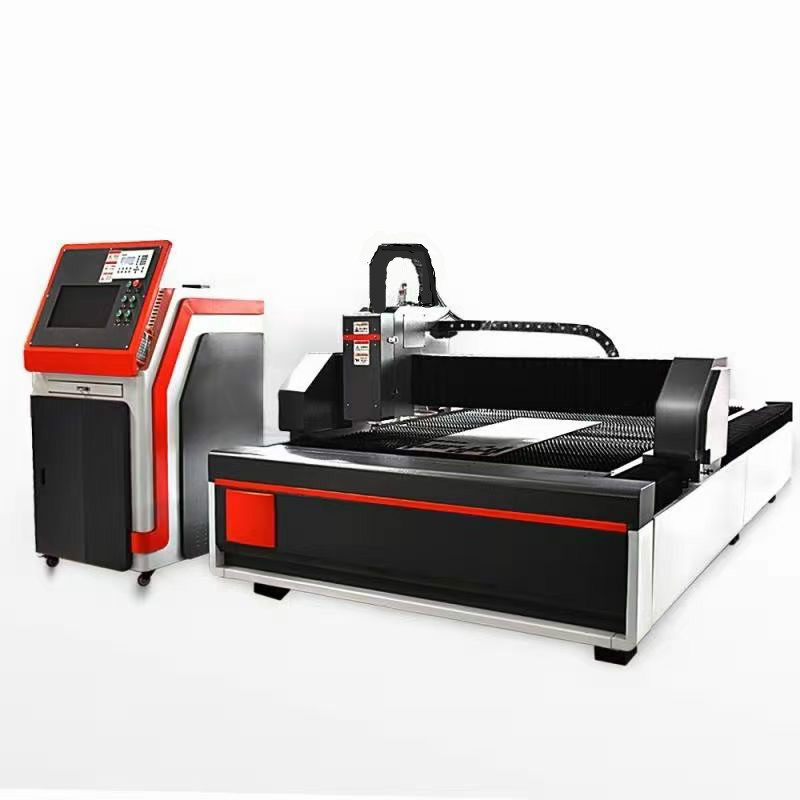

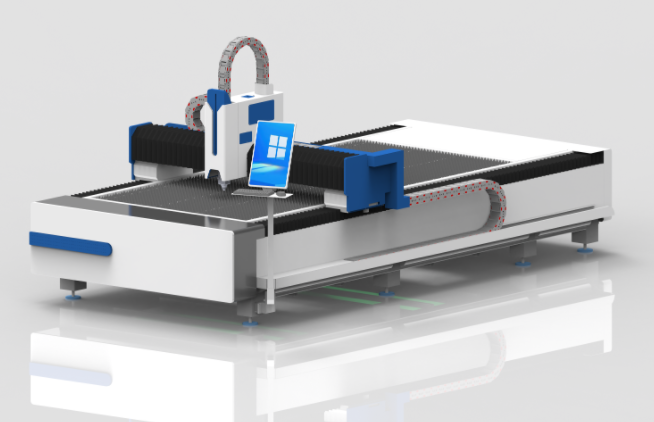

   ?产品简介:YC-GQ3015数控光纤激光切割机是一款经济型激光切割成套设备。是由光纤激光器、冷水机组、光纤切割头、切割机床、控制系统、抽风系统等功能部件集成的光机电一体化产品。
   ?结构形式:整体采用工件固定,龙门移动式结构。是两轴联动,三轴控制的数控激光切割机,其中X、Y轴联动实现平面切割进给,Z轴浮动跟踪工件表面。
   ?导向驱动:三个数控轴均采用滚动导轨副导向,交流伺服电机驱动齿轮齿条副进给,伺服电机选用安川品牌,导轨选用HIWIN品牌。
   ?控制系统:采用专业的PC工控机和美国PMC控制卡,操作方便;专业的切割控制软件支持CAD图形及文字自动编程。
   ?激光专用切割头:采用美国品牌传感器、切割头,切割效果更加完美。


1、机型特点:
   采用世界顶级的IPG激光器,移动式龙门结构机床,整体外包围结构,能保持长时间良好的稳定性、安全性;自动交换式工作台,设备可边加工边上下料,方便快捷省时;伺服电机硬件运行系统与软件数控系统同为德国原装进口,兼容性好,稳定性强,维护更方便,切割功能更强大。

2、适用材料:
   主要用于切割碳钢、硅钢、不锈钢、铝合金、钛合金、镀锌板、酸洗板、镀铝锌板、铜等多种金属材料的快速切割。

3、行业应用:
   应用于钣金加工、航空、航天、电子、电器、地铁配件、汽车、机械、精密配件、轮船、冶金设备、电梯、家用电器、工艺礼品、工具加工、装饰、广告、金属对外加工等各种制造加工行业。

4、设备优势:
     ①、卓越的光束质量:聚焦光斑更小,工作效率更高,加工质量更好;
     ②、极高的切割速度:是同等功率CO2激光切割机的2倍;
     ③、极高的稳定性:采用世界顶级的进口光纤激光器,性能稳定,关键部件使用寿命可达10万小时;
     ④、极高的电光转换效率:光纤激光切割机比CO2激光切割机电光转换效率高3倍,节能环保;
     ⑤、极低的使用成本:整机耗电量仅为同类CO2激光切割机的20-30%;
     ⑥、极低的维护成本:无激光器工作气体;光纤传输,无需反射镜片,可节约大量维护成本;
     ⑦、产品操作维护方便:光纤传输,无需调整光路;
     ⑧、超强的柔性导光效果:体积小巧,结构紧凑,易于柔性加工要求。

5、设备参数:

设备型号TYPE

YC-GQ3015

激光器类型

光纤激光器

加工幅面

3000*1500mm

激光波长

1060 nm

额定输出功率

500W / 1000W / 2000W可选

光束质量

<0.373mrad

X轴行程

3050mm

Y轴行程

1525mm

Z轴行程

120mm

冷却方式

1p水冷

工作台轴向定位精度

≤±0.03mm/m

工作台重复定位精度

≤±0.03mm/m

最大加速度

0.5G

工作台最大承载

800KG

相数

3

电力配置

380V*50HZ*100A

总电源防护等级

IP54

最大切割速度

60m/min

最小切割线宽

0.15mm

最大切割厚度

10mm

机床重量

4.0T



注:关于设备的更多详细配置信息,您可以致电我们获取。

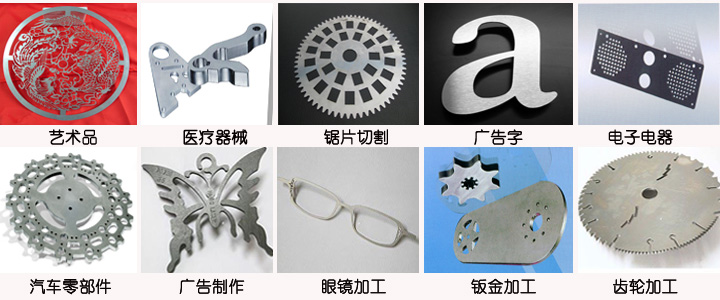

6、切割样品加工效果图 :

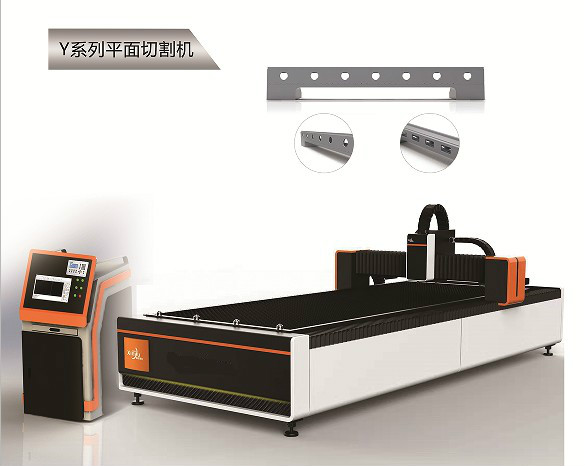

7、同类型号推荐/技术参数:



设备型号TYPE

YC-GQ3015

   YC-GQ4020

YC-GQ6015

激光器类型

光纤激光器

   光纤激光器

光纤激光器

加工幅面(长*宽)

3000*1500mm

   4000*2000mm

6000*1500mm

激光波长

1060 nm

   1064nm

1064nm

额定输出功率

500W/1000W/2000W可选

   500W/1000W/2000W可选

500W/1000W/2000W可选

光束质量

<0.373mrad

   <0.373mrad

<0.373mrad

X轴行程

3050mm

   4550mm

6050mm

Y轴行程

1525mm

   1525mm

1525mm

Z轴行程

120mm

   120mm

120mm

冷却方式

1p水冷

   1p水冷

1p水冷

工作台轴向定位精度

≤±0.03㎜/m

   ≤±0.03㎜/m

≤±0.03㎜/m

工作台重复定位精度

≤±0.03㎜/m

   ≤±0.03㎜/m

≤±0.03㎜/m

相数

3

   3

3

电力配置

380V*50HZ*100A

   380V*50HZ*100A

380V*50HZ*100A

总电源防护等级

IP54

   IP54

IP54

最大切割速度

60m/min

   60m/min

60m/min

最小切割线宽

0.15mm

   0.15mm

0.15mm

最大切割厚度

10mm

   10mm

10mm

主机尺寸(长*宽*高)

4500*2000*1800mm

   5500*2500*1800mm

7500*2000*1800mm
